机组热电阻温度异常波动维修案例
机组热电阻温度异常波动维修案例
一、故障类别
机组温度异常波动
二、仪表类型

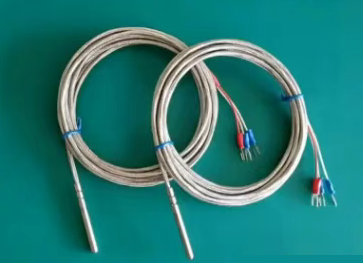

埋入式双支铂热电阻
三、厂家型号
KWZK-Pt100
四、仪表的工作原理
热电阻是基于阻值随温度的变化而变化的特性。因此，只要测量出感温热电阻的阻值变化，就可以测出温度。
装配形式：一般使用的热电阻分为装配式热电阻和铠装热电阻。机组上测量轴瓦的均为埋入式。
热电阻元件的内引线形式：

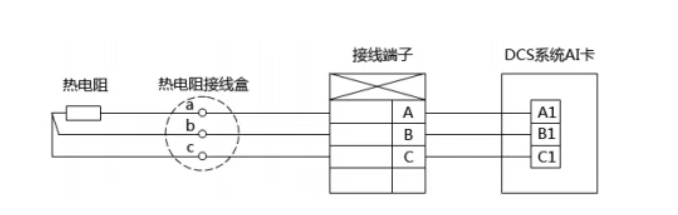

三线制：热电阻感温元件的一段连接两根引线，另外一段连接一根引线。好处在于可以消除内引线的影响，测量精度高于两线制。常用于测量范围小，导线太长或导线布线中温度易发生变化的场合。三线制测量回路如图
使用万用表的电阻档测量回路各点电阻值，就可以判断测温回路是否正常。
在热电阻接线盒内把三根连接导线全拆开，单独测量热电阻元件电阻值，如Pt100热电阻在25℃环境时，a、b或者a、c两端的电阻值一般在110Ω左右，b、c的电阻值几乎为零，说明热电阻元件正常。
当a、b或者a、c两端的电阻值小于100Ω，可能热电阻元件存在局部短路故障。a、b或者a、c两端电阻值无穷大，可能为电阻元件有开路故障。
五、使用工况：
通常机组内部温度测点是用来测量汽轮机，压缩机支撑瓦和推力瓦的瓦块温度。其安装位置在瓦块上的测温孔内，再引出止机体外部:整体侵泡在油里。同时机组的结果复杂性导致走线难度大，整体工作环境较为恶劣。
六、故障现象描述：
1.温度显示最小或最大；
2.温度显示偏小或偏大；
3.温度显示较大波动。
七、处理前安全措施：
1.机组处于运行状态时：
1）办理检修工作票，切除联锁（机组所有的轴瓦温度都带联锁，通常驱动端和非驱动端的温度点都在同一个接线箱内。所以联锁切除时需将箱内的所有点全部切除。防止检修时，造成误停车。)
2）检修环境狭窄，需两人前往，需穿戴好个人劳动防护用品。防止被高温的回油管路烫伤。
3）现场检修时，必须携带便携式有毒气体报警仪。
2.机组停车检修时：
1）办理检修工作票。
2）确保达到拆除检修条件，机修人员撤离，头顶无吊装
物。
八、故障分析及判断思路：
1.温度显示最小/最大：当出现最大或者最小指示时，直接排除工艺原因。温度变化是一个缓慢的过程，工艺生产过程中不会出现瞬间巨大温度变化。
1）当温度指示出现最大，通常是因为测量回路出现断路或解除不良的情况。
2）当温度指示出现最小，在运行中的机组突然出现那么是能排除安装错误和安全栅组态错误的原因，通常出现这样的情况多半为热电阻或者连接导线有短路现象造成。
2.温度显示偏高/偏低；
1）当出现温度指示偏高时，首先可以通过查看对应侧的温度点是否有边大，边大过程中机组的振动位移是否发生变化，排除工艺原因后。通常由于中间接线箱A线或B线的接触电阻增大，显示偏高。如果在回路热电阻检查都位发现故障不排除有电磁干扰。
2）当出现温度指示偏低时，因为工作环境直接排除进水的可能。同样排除工艺原因后，通常由于C线接触电阻增大，显示偏低或者插入深度不够的原因。
3.温度显示较大波动:
1）通常出现这样的故障为热电阻损坏、引出线在机组路面被磨损严重，绝缘下降，机组的运行过程中存在振动位移使其引发不规则的接地或者短路故障。
九、故障有效处理方法：
1.当温度指示最大时，首先通过万用表测量其阻值判断好坏。检查中间接线箱内接线是否正常有无断路。如果接线正常可以短接A线与B线查看此时温度显示是否最小。如果没指示最小，那么故障就为中间接线箱到DCS回路出现短路的情况。
2.当温度指示最小时，当断开A线与B线后，此时画面显示最大，说明测量回路正常，故障发生在热电阻或者引出线有短路现象，测量热电阻阻值很小说明感温元件有短路现象，可更换备用的热电阻。如果热电阻阻值正常，那么故障点就在中间接线箱端子排上接线短路。
3.当温度指示偏高时，重点检查热电阻，引出导线连接之间是否有接触不良的故障。A线或B线的接触不良会造成接触电阻变大仪表显示就会偏高。
4.当温度指示偏低时，重点检查C线接是否不良，造成。可更换其备用热电阻查看温度指示是否一样，如若不一可能是热电阻丝之间绝缘不良造成。需要停车检查时更换。
5.当温度指示剧烈波动时，测量热电阻是否正常，检查接线有无问题。运行中采取更换备用热电阻，同样带停车修时更换新的热
十、经验总结：
1.从上述故障情况，多数在于引出导线在机组内磨损、固定不好被切断造成。当故障出现过后必须做好记录，拆卸检修时能够点对点的比较，查看被摩擦点在哪里。回装时能不能避开那个点。
2.安装过程中因为704可能存在未完成凝固，固定引出线时被拉撒导致插入深度不够，从而测量不准，所有检修时，当机修人员拆卸下来瓦块，运行我们插入热电阻时。及时安装上去,争取最多的时间让胶凝固。
3.使用万用表测量电阻时，需两手握住表笔绝缘处，不要触碰到热电阻，防止人体电阻并入影响测量
4.机组使用的热电阻引出线细而易断，尽量使用剥线钳，防止有毛刺导致接线出现短路情况。
5.在停车检修回装时，在安装过程中，当机修人员将瓦安装后对其进行测量电阻值，每扣一次盖都对温度点进行测量，将温度线穿出机体后还需测量，这样是为了确保机修人员在安装设备及我们在安装过程中没有对热电阻造成损伤，若有且能及时更换防止返工。同时扣盖前一定要做好固定。
